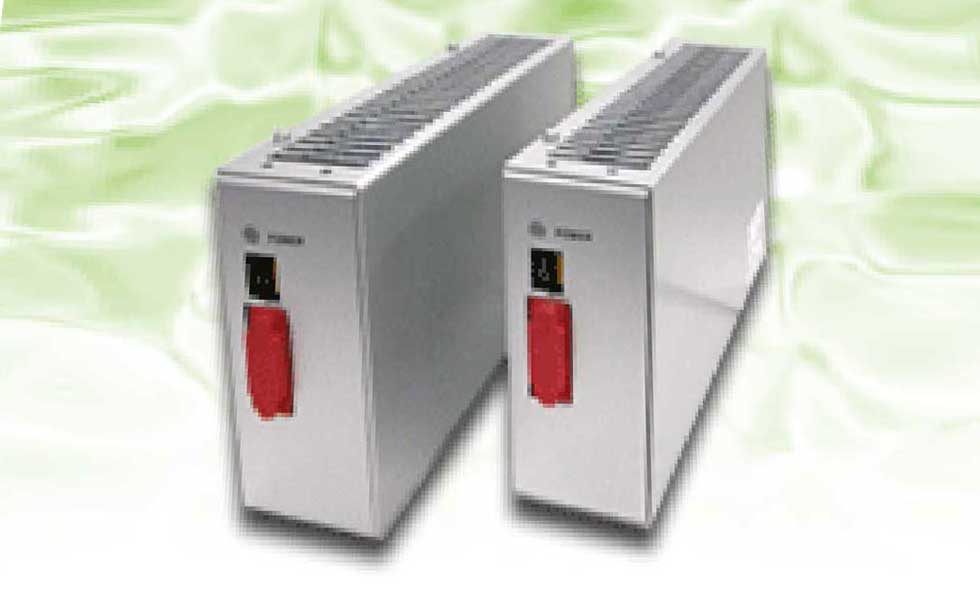

小容量正弦波インバータ

• 50VAの
  小容量
• 正弦波出力
  インバータ
• デジタル制御
• 前面保守可能で
  入力は端子台

標準仕様

型式	MELS MHV型
定格・冷却方式	100%連続　自然空冷
入力仕様	入力電圧	DC 110V (DC88～143V)
	突入電流	定常電流の5倍以下（入・出力定格時）
	効率	75%以上　(入・出力定格時)
出力仕様	総合変動率	±3%以内	入出力定格・線形型負荷時
	出力電流	0～0.5A
	波形歪率	10%以内
	周波数	50/60Hz
	周波数精度	±1%以内
絶縁抵抗	入力・出力・警報－筐体間		DC500Vメガーにて100MΩ以上
	入力－出力間
	入力・出力－警報間
耐電圧	入力－筐体間		AC2000V/1分間
	出力－筐体間
	入力－出力間
	入力・出力－警報間
	通信端子－筐体間		AC500V/1分間
	通信端子－出力間
出力波形

※カスタマイズの可否等、お問い合わせください。

当社の取得特許

• 電源回路（特公平08-032181）
• スイッチング電源のスナバー回路（特公平07-123349）
• スイッチング電源回路（特公平07-118916）
• スイッチング素子のはね返り電圧抑制装置（特公平07-118910）
• 全波出力型フォワードコンバータ（特公平07-112349）
• 高圧電源装置（特公平07-099943）
• 共振コンバータ（特公平07-071394）
• パルス幅制御回路（特公平07-071393）
• 電圧変換装置（特公平07-059147）
• DC-DCコンバータ（特公平07-048944）
• DC-DCコンバータ（特公平07-034652）
• 自励インバータの起動回路（特公平07-004064）
• インバータ駆動回路（特公平06-103986）
• 多出力電圧変換装置（特公平06-067190）
• 磁気増幅回路装置（特許3407291）
• 突入電流防止回路（特許3356801）
• DC-DCコンバータ（特許3343870）
• 直流遮断器（特許3140819）
• DC-DCコンバータ（特許3022620）
• 自励インバータ（特許2978183）
• 低損失出力回路（特許2927734）
• 自励インバータ（特許2922932）
• 突入電流防止回路（特許2908758）
• 導通角制御自励インバータ（特許2881452）
• ノイズ低減方法（特許2851268）
• ノイズ低減素子（特許2804029）
• DC-DCコンバータの整流回路（特許2678435）
• スイッチング電源装置（特許2647393）
• スイッチング電源回路におけるノイズ低減回路（特許2640741）
• スイッチング回路のスナバー回路（特許2604668）
• ノイズ低減素子（特許2602843）
• ゼロクロススイッチング素子（特許2574712）
• 自励インバータの起動回路（特許2573867）
• 共振型DC-DCコンバータ（特許2561201）
• 電力制御装置（特許2554963）

実用新案一覧

• スイッチング安定化電源装置（実登2580379）
• 磁気増幅器（実登2529407）
• インバータ駆動回路（実登2526754）
